Com s’organitzen i funcionen els sistemes de reg automàtics moderns
Ha arribat el moment en què el coneixement d’electricistes s’ha convertit en necessari per a persones de totes les especialitats. Les noves tecnologies basades en l'ús de l'electrònica, els desenvolupaments de microprocessadors han entrat de manera decidida en les nostres vides i en la vida quotidiana.
Fins i tot ara es pot automatitzar la cura ordinària de les plantes, confiar-se en robots i sistemes automàtics que, després d’haver establert els paràmetres de l’usuari, mantindran un microclima, proporcionen un reg estrictament dosificat i creen condicions òptimes per al creixement i desenvolupament.

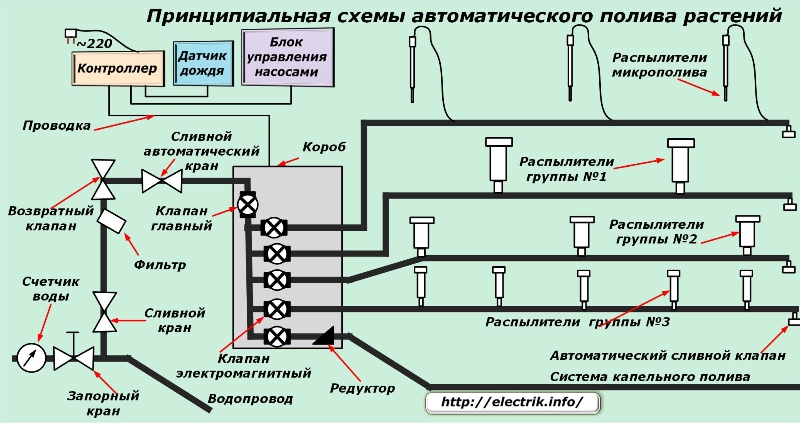

Composició i descripció del circuit hidràulic

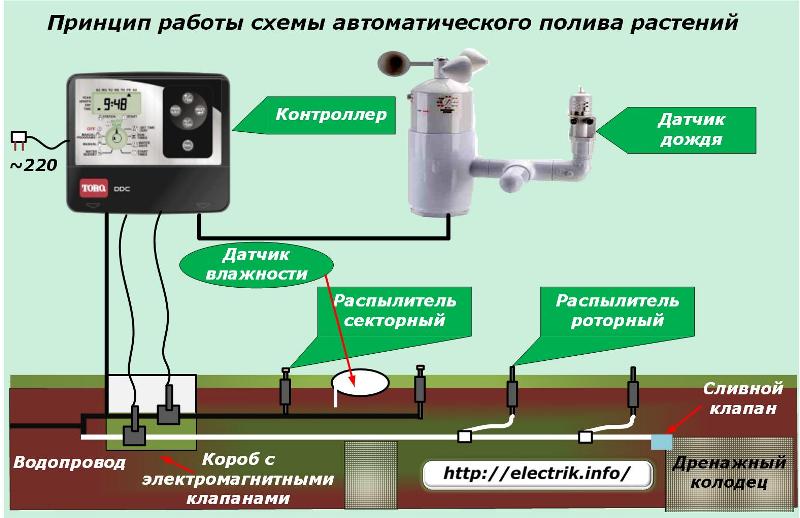

Els elements principals necessaris per al funcionament del sistema de reg automàtic de plantes es mostren a la imatge que explica el principi d'automatització.
L’objectiu principal d’un sistema d’aquest tipus és proporcionar a les plantes la quantitat d’aigua que necessiten absolutament, tenint en compte les precipitacions reals.
Amb aquesta finalitat, ja s’han realitzat nombrosos estudis científics, que proporcionen informació sobre la quantitat d’humitat per a un bon desenvolupament de les plantes en funció de la temporada. Per exemple, per al cultiu d’herba de gespa es necessiten uns 120 ÷ 150 ml d’aigua durant el mes d’estiu. Quan es calcularà a la norma diària, la necessitat serà de 4 ÷ 5 ml. Els arbustos necessiten menys.
Instal·lat en un terreny de referència humitat resident d’estiu analitza constantment la presència d’humitat al sòl, emet informació al controlador, que la processa, ajustant la durada i el volum de subministrament.
L'aigua per al reg es pren del subministrament d'aigua, que pot ser:
1. connectat a un sistema centralitzat d’abastament d’aigua;
2. utilitzat individualment.
A l’entrada del sistema de reg automàtic s’instal·la un comptador d’aigua i una bomba elèctrica, en funció del circuit hidràulic adoptat. Les carreteres enterrades al sòl estan equipades amb vàlvules de retenció, que exclouen la possibilitat que les aigües subterrànies contaminades entrin al sistema.
Per tal d’eliminar l’aigua del sistema abans de l’aparició de les gelades d’hivern, es munta una aixeta de desguàs. El filtre elimina els possibles contaminants que entren dins del sistema de reg automàtic abans de la distribució de l’aigua al llarg de les línies de sortida. Assegura el funcionament normal de les electrovàlvules.
En sistemes complexos i ramificats a l’entrada, s’instal·la la vàlvula principal d’un disseny especial de tipus electromagnètic, equipada amb protecció contra el martell d’aigua amb la possibilitat de controlar-la des del controlador. Al regadiu a casa i casa, pràcticament no s’utilitza.
Les vàlvules de solenoide controlades es munten en carcasses de plàstic dins del sòl al centre de les línies. El seu nombre depèn de l'estructura de branques, la seva aplicació en una àrea determinada.
Dins de les línies d’un sistema de reg automàtic, la pressió de l’aigua sempre es manté. Les canonades, els adaptadors, els accessoris, els mètodes d’instal·lació han de suportar-lo de forma fiable, eliminar les fuites. Per tant, s’utilitzen dissenys especials de canonades de polietilè que poden suportar una pressió de 10 bar dins d’ells.
El subministrament d’aigua a la zona de reg està regulat per vàlvules electromagnètiques ubicades en caixes especials amb diversos tipus de canons de polvorització, inclòs un sistema de reg per goteig. Estan units per zones de treball.
Cada zona està creada per al treball del mateix tipus de grups d'esprai, la més adequada per al desenvolupament de certs tipus de plantes i que s'inclou en els treballs a partir del controlador. No s’aplica el reg simultani del sòl des de totes les carreteres.
S'instal·la una caixa de canvis dins del sistema de reg per goteig. Manté la pressió òptima admesa de l’aigua en el sistema per formar gotetes.
Les vàlvules de drenatge automàtiques al final de les carreteres exclouen la formació d’humitat augmentada del sòl, contribueixen al seu drenatge quan el sistema està encès.
La ubicació per a la ubicació del controlador es tria tenint en compte la facilitat de manteniment, accés i protecció ambiental. També podeu utilitzar una caixa hermètica especial, dissenyada per a exteriors.
Està connectat a una xarxa d’alimentació elèctrica i vàlvules electromagnètiques, sensors de pluja amb cables especials i resistents a la humitat. Per muntar els extrems dels cables a les caixes del sistema de reg, s'utilitzen farcits universals de silicona per evitar que la humitat penetri en peces metàl·liques.
L’alimentació del controlador es realitza generalment des d’una xarxa domèstica 220 mitjançant una font d’alimentació integrada. Per a sistemes petits, s’accepten bateries o bateries recarregables.
El controlador controla el funcionament del sensor de pluja permet deixar de regar durant les precipitacions per evitar la seva sobreeiximent.
Les parts principals del sistema de reg automàtic
Aquests inclouen:
-
unitat de control;
-
sensors de pluja;
-
electrovàlvules controlades;
-
polvoritzadors;
-
Filtres
-
aixeta automàtica de drenatge;
-
canonades i accessoris;
-
canonades de goteig;
-
aparell de reg hidràulic per degoteig;
-
micro ruixadors.
Font d’aigua
Si hi ha una font d’aigua individual. llavors podeu fer un tanc o comprar un tanc gran. Hauria de recollir l’aigua de pluja durant les precipitacions o bombar l’aigua d’un estany o pou proper. Al mateix temps, la seva temperatura s’escalfarà de l’aire que l’envolta. Això tindrà un efecte positiu en el creixement de determinades espècies vegetals.
Per omplir el dipòsit, necessitarà una bomba amb una unitat de control automàtic que controli els nivells superiors i inferiors d’ompliment d’aigua.
Si regeu les plantes d’un subministrament d’aigua centralitzat, haureu de tenir en compte la presència d’impureses de lleixiu a l’aigua, cosa que pot tenir un efecte negatiu sobre el desenvolupament de molts tipus de flors, vegetals amants de la calor.
Quan es subministra aigua d’un pou perforat, s’han de seleccionar correctament les característiques tècniques de la bomba segons les necessitats del rendiment del sistema. També haureu d’instal·lar filtres, tenint en compte la seva capacitat de servei.
Abans d’iniciar el disseny d’un sistema de reg automàtic, és important analitzar la potència de la font d’abastament d’aigua amb les necessitats del cabal d’aigua, comparar-les en crear diferents pressions a la xarxa i proporcionar la reserva necessària.
Unitat de control
Per a sistemes de reg automàtic alliberar microcontroladorsTenint un nombre diferent de funcions de gestió i control. Permeten predefinir el mode de funcionament durant un determinat període de funcionament.
Els controladors amb interfície digital simplifiquen el procés de programació mitjançant reg, tenen dimensions reduïdes, estan dissenyats per treballar amb sistemes de reg de diferents configuracions.
Les característiques útils dels microcontroladors digitals inclouen:
-
la presència de diversos programes de llançament de sistemes de reg;
-
aplicació de diferents horaris de treball, ajustats desestacionalitzats;
-
regulació i limitació de la durada del reg garantint retards entre l’encesa de diversos modes;
-
la capacitat d’introduir i emmagatzemar paràmetres del mode d’operació manual programat a la memòria del controlador;
-
configuració i estalvi de la configuració del programa quan s'utilitza energia addicional de la bateria;
-
comoditat de veure la configuració introduïda;
-
algorisme d’accions prescrit en cas de fallida d’energia;
-
el compliment dels estàndards vigents per a dispositius electrònics;
-
la capacitat de connectar sensors externs dels fabricants més populars, incloent-hi models sense fils per controlar els sensors de gelades i pluges;
-
diagnòstic integrat de connexions elèctriques;
-
funcions de vista prèvia.
Per alimentar les electrovàlvules, la majoria de vegades els controladors emeten 24 volts.
Sensors de pluja
Es creen per excloure automàticament el reg durant les precipitacions. Permeten:
-
excloure el regatge de les plantes a causa d'un reg excessiu en temps humit;
-
estalviar un consum d’aigua d’almenys un 30% de la font d’abastament d’aigua, recurs d’equip.
Els sensors de pluja es poden cablejar o treballar en un canal de ràdio. Per a condicions climàtiques amb possibilitat de gelades, es poden complementar amb sensors de gel. Els seus estoigs es munten sobre estructures de construcció o claudàtors especials.
Els models per cable es connecten amb un cable elèctric resistent a la humitat mitjançant suports o acoblaments.
Els dispositius sense fil estan equipats amb:
-
dispositiu de recepció multifuncional;
-
Pantalla LCD
-
indicadors de senyal.
Proporcionen:
-
retards previstos en la renovació del reg per assegurar els règims d’estalvi d’aigua;
-
l’ús d’un sistema que permeti desactivar o activar el sensor en funcionament automàtic en qualsevol moment;
-
indicació de modes;
-
selecció del mode de sensibilitat;
-
facilitat d’instal·lació.
Vàlvules de solenoide
Diversos tipus de dispositius de vàlvula de solenoide estan dissenyats per al control remot de l'aspersió d'aigua durant el reg canviant la resistència hidràulica del flux per la posició de la vàlvula controlada pel solenoide.
Per a la connexió a canonades, s'utilitza una connexió roscada o unes pinces de cargol. S'hauria de preferir els dissenys que proporcionin un muntatge ràpid i fiable i retiri del circuit per a un manteniment convenient durant el funcionament.
Els cossos de vàlvules de gran qualitat estan fabricats en polipropilè de qualitats de gran resistència amb addició d’elements de fibra de vidre i acer inoxidable, molt resistents a la corrosió i als ultraviolats.
Els models Elite estan equipats amb:
-
un dispositiu de tancament suau que elimina l’aparició de martell d’aigua en el sistema;
-
un raig que regula el cabal tenint en compte la influència de l’expansió tèrmica del medi;
-
una membrana de major resistència i un sistema de tancament que assegura durabilitat i estanquitat;
-
mànec de control manual;
-
sistema de mesura de cabal i el seu dispositiu de control.
Especificacions populars:
-
pressió de treball a Bar;
-
productivitat en l / min;
-
tipus de fil per a connexió interna i externa;
-
subministrament elèctric de la bobina del solenoide en volts amb corrent de retenció i arrencada en amperis.
Pistoles de polvorització
En esprémer un raig d’aigua pels forats de la boquilla situada a l’extrem del ruixador (ruixador), es crea un núvol de petites gotes o un raig, que es ruixa a certa distància.
La carcassa del polvoritzador pot ser monolítica o amb una part mòbil lliscant per augmentar la gamma de ruixat, i el nombre de broquets és d’un a deu o una mica més.
Estructuralment, els polvoritzadors es creen segons dos tipus de subministrament d'aigua:
1. sectorial, quan el flux es dirigeix a pressió simple;
2. rotatiu, amb torsió, turbulència del raig segons el principi centrífug.
En el primer cas, l’interval de núvols arriba fins als cinc metres i l’angle de dispersió del raig a través de la boquilla depèn del seu disseny i pot oscil·lar entre 40 i 360 graus angulars. Hi ha dissenys amb un angle de dispersió regulable i fins i tot rang, que permeten regar eficientment territoris rectangulars.
Els atomitzadors rotatius es creen amb:
1. per extensió del mecanisme de boquilla des de la carcassa; modificació "emergent";
2. sense extensió - “arbust”.
El mecanisme retràctil permet controlar l’interval de ruixat, manejar de manera més eficient el territori d’una configuració complicada.
La rotació multi-raig del corrent de ruixat permet una millor penetració de la humitat al sòl fins i tot de composicions sòlides, cosa que elimina el drenatge de la humitat a les pistes. Per crear un núvol uniforme, es seleccionen estrictament els broquets i el flux gira pels discos del sector.
Filtres
Les cavitats internes de les línies hidràuliques han de ser netes. Les partícules mecàniques atrapades al seu interior poden interferir amb el funcionament de les vàlvules o dels tubs de solenoide. L’ús de filtres d’alta qualitat permet eliminar les impureses, purificar l’aigua i assegurar una llarga vida útil dels equips.
Per netejar el sistema de sorra fina, s’utilitzen dissenys de filtres especials.
Vàlvula de desguàs
S'utilitza per eliminar la humitat de la línia quan no funciona - per drenar el sistema.
En crear pressió al circuit hidràulic, la membrana de la vàlvula tanca el forat de desguàs, bloquejant-lo completament, assegurant la estanquitat del final de la línia. Quan la bomba deixi de funcionar, el ressort de retorn forçarà la vàlvula enrere, obrint el desguàs per eliminar aigua del sistema.
El funcionament simultani de diverses vàlvules de drenatge pot crear un martell d’aigua que afectarà el funcionament dels electroimants. Evito aquests casos en l’etapa del disseny del sistema instal·lant una vàlvula per a la zona actual.
Tubs i accessoris
Els sistemes de reg automàtics funcionen millor en canonades de polietilè dissenyades per suportar pressió de 6 a 10 bar amb diàmetres exteriors de 25 a 110 mm, seleccionats segons el rendiment del sistema.
La seva connexió es realitza mitjançant accessoris de compressió o soldadura. També es permet connectar carcasses i accessoris de metall i plàstic amb juntes roscades de tancament amb cinta de tefló.
Tubs de goteig
S’utilitzen per proporcionar un reg per degoteig d’hortalisses, arbustos, arbres de jardí, ubicant sistemes de goteig a distàncies de 20 ÷ 50 cm en forma de laberint de petites canonades situades a la superfície del sòl sense ser enterrat a terra.
El tub de goteig permet humitejar la superfície amb una velocitat de l’ordre d’1 ÷ 4 litres per hora a una pressió del sistema d’1,5 bar.
Hi ha dissenys de canonades degotejades tractades amb productes químics especials. Protegeixen el tronc de la penetració de les arrels als forats i es poden col·locar dins del sòl.
Reg de goteig hidràulic
Dissenyat per reduir la pressió del valor de funcionament de la bomba a 1,5 bar. En sistemes que utilitzin únicament reg per goteig sense polvoritzadors, no s'utilitza cap caixa de canvis hidràulica.
Micro ruixadors
Utilitzar-lo en llocs amb un diàmetre limitat de 0,5 a 5 m. Treballar eficaçment sobre jardins, jardins, arbustos, sòls sòlids.
El sistema de reg automàtic permet crear condicions favorables per al desenvolupament de les plantes, elimina la necessitat d’una llarga rutina diària per tenir cura del jardí, la gespa, el jardí, la cabana.
El seu ús us permet:
-
cultivar plantes sanes i ben cuidades al país;
-
crear una bella gespa;
-
proporcionar un reg uniforme sense implicació directa de l’ésser humà;
-
estalviar el consum d’aigua.
