Calefacció en terra

Els mètodes per escalfar locals residencials per assegurar les condicions de vida còmodes estan millorant constantment. Entre ells, el sistema de calefacció elèctrica d’estructura de l’edifici més baixa –el pis– guanya cada vegada més popularitat.

Amb el sistema d’instal·lació correcte, la calor dels elements de calefacció es dirigeix ​​només cap amunt a causa de l’acció de les forces de circulació natural. El seu consum per escalfar la base i els elements inferiors circumdants està bloquejat per una capa d’aïllament tèrmic i redirigit per una pantalla reflectant a l’habitació.

Etapes de la tecnologia per col·locar un sòl càlid sota una rajola

Seqüència d'instal·lació de qualsevol element de calefacció Calefacció per terra radiant elèctrica estrictament definit. S'ha de complir i dur-la a terme estrictament.

Posar un sòl càlid sota la rajola per a un funcionament fiable s’ha de dividir en etapes:

• planificació;

• preparació de la base;

• crear un escut de calor;

• instal·lació d’elements de calefacció;

• instal·lació, controls de salut del circuit elèctric;

• abocar el cargol de fixació i la posada de rajoles;

• subjectar el sistema muntat a temperatura ambient fins que el cargol de fixació es solidifiqui completament;

• engegar el circuit sota càrrega provant el funcionament en mode automàtic.

Planificació de calefacció per terra

En aquesta fase, és important:

• tenir en compte les característiques de les estructures d’edificació per a la possibilitat d’instal·lar un pis càlid;

• familiaritzeu-vos amb tots els models d’elements de calefacció existents;

• analitzar les seves capacitats en relació amb condicions específiques de la sala;

• escolliu el sistema més adequat segons les característiques tècniques i el cost;

• dibuixar un esquema o un esbós de la sala a una escala amb la designació dels llocs de posada i l’absència d’elements de calefacció, la col·locació d’un sensor de temperatura, un regulador de temperatura, una caixa de distribució elèctrica;

• feu un càlcul de la potència de l’electricitat consumida i, sobre la base, creeu un circuit elèctric per a la connexió a la xarxa d’alimentació elèctrica, seleccioneu la marca de fils en dispositius de càrrega i protecció nominal.

Funcions de la Fundació

Si viviu en un edifici de diversos pisos dissenyat per una organització professional de la construcció segons un projecte estàndard, és molt probable que la base del sòl sigui una llosa de formigó armat, fiable sobre una base rígida o elements de transició. No sofreix canvis ni deformacions per efectes climàtics, canvis meteorològics, canvis d’estacions.

En aquesta situació, la base del sòl càlid durant el funcionament representarà una estructura monolítica fiable que resisteix a influències externes. Assegurarà un bon funcionament del sistema de calefacció durant un llarg període sense danys mecànics.

En una casa privada, especialment feta amb fusta, és possible una contracció, es poden crear deformacions de les parets o de la base amb un muntatge de mala qualitat. Cal analitzar detingudament aquesta qüestió. Un lleuger desplaçament de la base forma distorsions de l'estructura. Dóna lloc a la formació d’esquerdes al xapa, danys als elements de calefacció.

Esquema de col·locació de calefacció per sòl radiant

Es crea per a la determinació i marcatge exactes de la zona de calefacció necessària. No té sentit instal·lar elements de calefacció sota mobles, un bany, una nevera i altres objectes estacionaris de mida gran.

A més, alguns d’ells són capaços d’exercir una càrrega estàtica augmentada sobre els elements del sòl càlid, quan la banyera, per exemple, s’omple almenys la meitat d’aigua i una persona encara s’arrossega cap a ella. Es poden danyar cables resistents a aquestes càrregues.

Els elements de calefacció poden escalfar eficaçment l’habitació quan la seva superfície de cobertura és fins al 70% de l’espai de l’habitació. Es col·loquen amb un espai mínim de 10 cm de les parets per als sistemes de cable i 20 pel·lícules. Indiqueu també les canalitzacions i les peces sobresortint de l'edifici amb diferències de temperatura diferents.

El regulador de temperatura es munta a la paret no més a prop de 30 cm del terra en un lloc convenient per al propietari. Per a ell, amb cablejat ocult al llarg de les dimensions externes de la caixa, haurà de perforar un forat de muntatge a la paret, realitzar una paret perseguint-la fins al nivell del sòl, haureu de posar el cable de connexió a la porta.

El sensor de temperatura es col·loca en una mànega corrugada segellada, que es col·loca en unes cambres del sòl amb una secció transversal de 20x20 mm, col·locades a una distància uniforme dels elements de calefacció més propers. La ubicació del sensor de temperatura i la mànega per a la seva instal·lació s’indiquen al règim de posada.

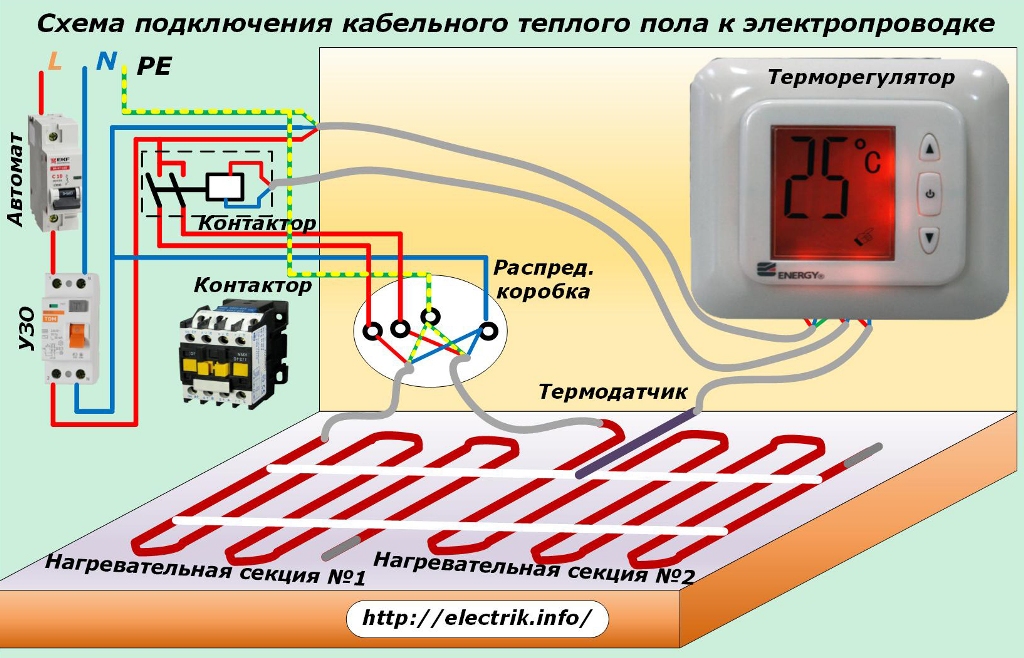

Esquema de cablejat per a calefacció a terra

Segons el sistema de posada, el càlcul determina la zona de calefacció necessària i el nombre d’elements de calefacció necessaris. Aquestes dades aclareixen el consum d'energia de la càrrega. Serà la base per a tots els càlculs elèctrics:

• determinar la marca i la secció de cables per connectar el circuit de potència i el circuit de mesura de temperatura amb un sensor;

• l’elecció de la protecció amb un interruptor de circuit i un dispositiu de corrent residual o amb una màquina diferencial segons el corrent de càrrega nominal;

• identificar la necessitat d’incloure en el circuit un contactor que protegeix el termòstat de càrregues augmentades;

• solucions a altres problemes en taules i directoris.

Preparació del sòl per escalfar terra

Després d’assegurar-se que les lloses del sòl estiguin rígides a la base, comproveu l’estat de la capa de la superfície guixada. Ha d’estar perfectament alineat i alineat horitzontalment estrictament de nivell. Les infraccions identificades s’eliminen aplicant una nova capa amb el control dels seus paràmetres després de l’assecat complet.

Els bescanviadors de calor han de protegir-se de manera fiable de danys mecànics. Si cal, crea un reforç, proporciona impermeabilització.

A continuació, duu a terme foradant forats a la paret per fixar el regulador de temperatura, tallar els embussos de la col·locació de cables i la funda ondulada del sensor de temperatura.

Fixeu-vos en la creació de condicions òptimes per al sensor de temperatura. Aquest dispositiu de mesura tradueix els indicadors de calefacció de la capa de xapa que l’envolta en valors proporcionals del corrent elèctric, transferint informació mitjançant cables al controlador de temperatura.

El sensor de temperatura està situat a l’interior del morter i del cargol solidificat. Ha de ser possible que es pugui substituir sense danyar el revestiment del sòl. Per a aquest propòsit, es col·loca en una canonada corrugada, col·locada en un shtroba i tancada amb un tap des de l’extrem inferior per evitar l’entrada de morter des de l’exterior.

La canonada corrugada amb un revolt suau a prop de la paret des d'una posició horitzontal al terra hauria de convertir-se en una vertical a prop de la paret amb una flexió del radi intern d'almenys 5 cm, cosa que permetrà eliminar i instal·lar el sensor de manera fiable per als cables connectats.

A continuació, feu una neteja minuciosa de residus de la construcció i elimineu la pols amb un aspirador.

Creació d’un escut de calor

Existeix una tecnologia per instal·lar una calefacció per terra, que exclou aquesta etapa quan els intercanviadors de calor per cable o estores de calefacció es munten directament sobre una base preparada. Amb aquest mètode es redueix el nombre d’operacions de construcció, es redueix el consum de material, s’estalvien diners de la instal·lació.

El mètode es pot justificar quan l’apartament es troba dins d’un edifici aïllat i el sistema de calefacció per sòl radiant s’utilitza ocasionalment. Tanmateix, s’ha de calcular i analitzar aquesta opció.

L’escut de calor funciona segons el principi d’un termo domèstic, mantenint la calor dins d’un volum limitat de l’habitació i bloquejant la seva pèrdua a través d’estructures de l’edifici amb una pantalla reflectant.

Per estalviar energia durant el funcionament a llarg termini del sòl aïllat a la calor, es recomana muntar un blindatge tèrmic en una sala d’operacions ja que, quan es construeixi un edifici, es presta una atenció especial a la implementació de processos d’estalvi de calor. Fins i tot una senzilla capa d’argila expandida conservarà una mica de la calor.

Poseu el material aïllant sobre una superfície neta. Els seus fabricants poden subministrar dos tipus de recobriments amb propietats aïllants i que reflecteixen la calor individualment o en una sola capa.

El penofol és popular: és un material que combina les dues capes examinades. Està disponible en rotlles amples, que són còmodes de tallar i fixar a la mida requerida. El paper està sempre situat a la part superior.

Les vores i les bases del revestiment aïllant tèrmicament s’uneixen junt amb cinta de construcció, creant una capa comuna a partir de parts separades.

Instal·lació d’elements de calefacció i esquemes de cablejat

Si no s’utilitza una capa aïllant tèrmica, la superfície del sòl després de l’eliminació de pols es tracta amb un imprimador per millorar el contacte de les superfícies de treball amb la barreja adhesiva.

Hi ha col·locat un cable de calefacció o estores de calefacció, aconseguint una distribució uniforme de refrigerants per la zona de treball.

Les pel·lícules de sòl infraroig i els mòduls electrofluídics se solen col·locar a la superfície de l’escut de calor i s’uneixen a aquesta amb cinta adhesiva. Els seus esforços de retenció en aquesta etapa són bastants. Després d’abocar i assecar el cargol de retenció, actuarà com a retenidor.

Després de fixar els elements de calefacció, el termòstat i el sensor de temperatura, es connecten per cable al circuit d’alimentació, es comprova el correcte muntatge i s’encén sota tensió per provar l’operabilitat durant un parell de desenes de minuts. Durant aquest temps, us heu d’assegurar:

• escalfament uniforme dels refrigerants;

• la capacitat d’un sensor de temperatura per respondre als canvis de temperatura;

• les capacitats del termòstat per escalfar automàticament el sòl.

La comprovació es realitza ràpidament i, després de la seva finalització, dóna al sistema l’oportunitat de refredar-se de forma natural a temperatura ambient.

Fixació del cargol i colada de rajoles

Aquesta etapa es pot dividir en dues operacions consecutives o realitzar-se de forma immediata. Les llantes experimentades tractaran de resoldre el problema de manera comprensiva, però es pot complicar amb el gruix de la capa de xapa, necessària per fixar els portadors de calor i transferir calor.

Per a calefactors amb cable gruixut o mòdul elèctric líquid, pot ser de 5 cm o més. Aquest volum tindrà una inèrcia tèrmica: escalfar més temps, emmagatzemar bé la calor, refredar lentament.

Les termòmates de cable, segons el disseny, requereixen un gruix menor de la corbata. Els fabricants indiquen el seu valor a la documentació adjunta. Per als emissors d’infrarojos, pot arribar a ser de 2 cm. Al crear-lo, és convenient posar-hi rajoles de forma immediata.

Es recomana utilitzar barreges especials en edificis secs per muntar rajoles en un sòl càlid. La solució preparada per massissar es distribueix sobre els elements de calefacció. Està anivellada amb una àmplia espàtula amb vores ondulades. La solució està enrajolada.

Les escletxes uniformes de les juntes permeten crear creus de plàstic. Es proporciona un pla horitzontal estricte amb control de nivell amb falques i lleugers taps. Es treballa des de l’extrem de la sala fins a l’entrada per tal d’excloure violacions de la posició de les rajoles ja enganxades fins que s’assequin completament.

A l'interior del parament, els processos químics que completen el seu enduriment final han de finalitzar per complet. El seu curs requerirà un mínim de 28 dies.Durant aquest temps, el sistema muntat no s’ha d’exposar a la temperatura. Les càrregues mecàniques i els corrents d'aigua, la humitat no s'ha d'excloure.

Carrega de prova activada

Abans del primer subministrament de tensió després que la solució de la xapa s'hagi assecat, assegureu-vos que les proteccions funcionen: interruptor de circuit i RCD. Si durant la col·locació de teules es permeten danys a l’aïllament elèctric o es trenca la instal·lació, evitaran situacions d’emergència. associada a les accions de corrents i fuites de curtcircuit.

Es comprova l’operativitat del sistema muntat creant un entorn còmode amb automatització i mesura els corrents de consum mitjançant dispositius de mesura o per les lectures del comptador elèctric. Han d’estar dins dels límits de les especificacions tècniques declarades pel fabricant.

Com que es dedica a la tecnologia de posar un sòl càlid sota una rajola, s’ha d’entendre bé que el seu disseny global consta d’un gran nombre de capes diferents, cadascuna de les quals compleix una funció específica. Al complex, proporcionen un ambient confortable a la sala durant un llarg temps de funcionament.

Si es permet el matrimoni en qualsevol lloc, es redueix bruscament el recurs total del sistema creat. I està dissenyat per funcionar durant dècades. Per tant, el treball s’ha de pensar amb antelació i realitzar de manera fiable.
